Особенности и назначение:
- серия АРТ - современный дизайн, просторная камера;
- уникальный функционал - встроенное выдвижное сито с контейнером для сбора очищенного абразива;
- диаметр ячейки сита 0,315 мм;
- обеспечивается очистка отработанного абразива в процессе работы;
- сито для крупных отходов;
- в комплекте один струйный модуль МС 4.6 С (d 1,0 мм);
- пневмораспределитель на 4 устройства;
- предподготовка для установки до 2-х дополнительных струйных модулей МС 4.6;
- светодиодный светильник с магнитной фиксацией (ЛЮКС 5.0 АСОЗ);
- модуль подготовки воздуха (МПВ 1.0 АСОЗ);
- пневмопедаль (ПВП 1.0);
- предподготовка для подключения внешней вытяжки;
- предподготовка для встраивания циклона АФЦ 1.0 НЬЮ;
- синхронное включение внешней вытяжки по нажатию пневмопедали;
- предподготовка для установки на многофункциональный вытяжной комплекс серии УПЗ 7.2 НЬЮ.
В состав входит:
 | Б 1.0 АСОЗ АРТ | 27 900 руб. |
 | МС 4.6 С | 17 900 руб. |
 | ПВП 1.0 | 8 900 руб. |
 | МПВ 1.0 АСОЗ | 7 900 руб. |
 | РАСПРЕДЕЛИТЕЛЬ 4.0 АСОЗ | 7 900 руб. |
 | СИТО 0.3 | 3 900 руб. |
Больше видео на каналах АВЕРОН:
Разрешительные документы
- Декларация о соответствии (Б 1.0 АСОЗ АРТ)
Эксплуатация
- Руководство по эксплуатации (Б 1.0 АСОЗ АРТ)
- Руководство по эксплуатации (МС 4.6 С)
- Этикетка (ПВП 1.0)
- Этикетка (МПВ 1.0 АСОЗ)
Указанная комплектность актуальна только для выпускаемого в данный момент оборудования (с последними изменениями)
Основная:
- Б 1.0 АСОЗ АРТ
- Б 1.0 АСОЗ АРТ, 1 шт.
- РЭ Б 1.0 АСОЗ АРТ, 1 шт.
- Грубое сито, 1 шт.
- Инструкция: Установка смотрового стекла, 1 шт.
- Контейнер для сбора очищенного абразива, 1 шт.
- Листовка "Система элементов АСОЗ ПЛЮС. СЕРИЯ АСОЗ 1.х АРТ", 1 шт.
- Нарукавник, 2 шт.
- Передняя крышка отсека сита, 1 шт.
- Перчатки резиновые, 1 шт.
- Смотровой экран с защитной плёнкой, 1 шт.
- Угловая втулка для подключения вытяжки, 1 шт.
- МС 4.6 С
- Износостойкий шланг с наконечником и соплом ТС 1.0 для МС 4.х C, 1 шт.
- Кольцо уплотнительное 016-020-25, 1 шт.
- Кольцо уплотнительное 074-082-46, 1 шт.
- Краткое руководство МС 4.6 Б/С, 1 шт.
- Пневмотрубка полиуретановая Ø6, 0.2 м
- ПВП 1.0
- Педаль пневматическая ПВП 1.0, 1 шт.
- Этикетка ПВП 1.0, 1 шт.
- РАСПРЕДЕЛИТЕЛЬ 4.0 АСОЗ
- Распределитель пневматический, 1 шт.
Указанные характеристики актуальны только для выпускаемого в данный момент оборудования (с последними изменениями)

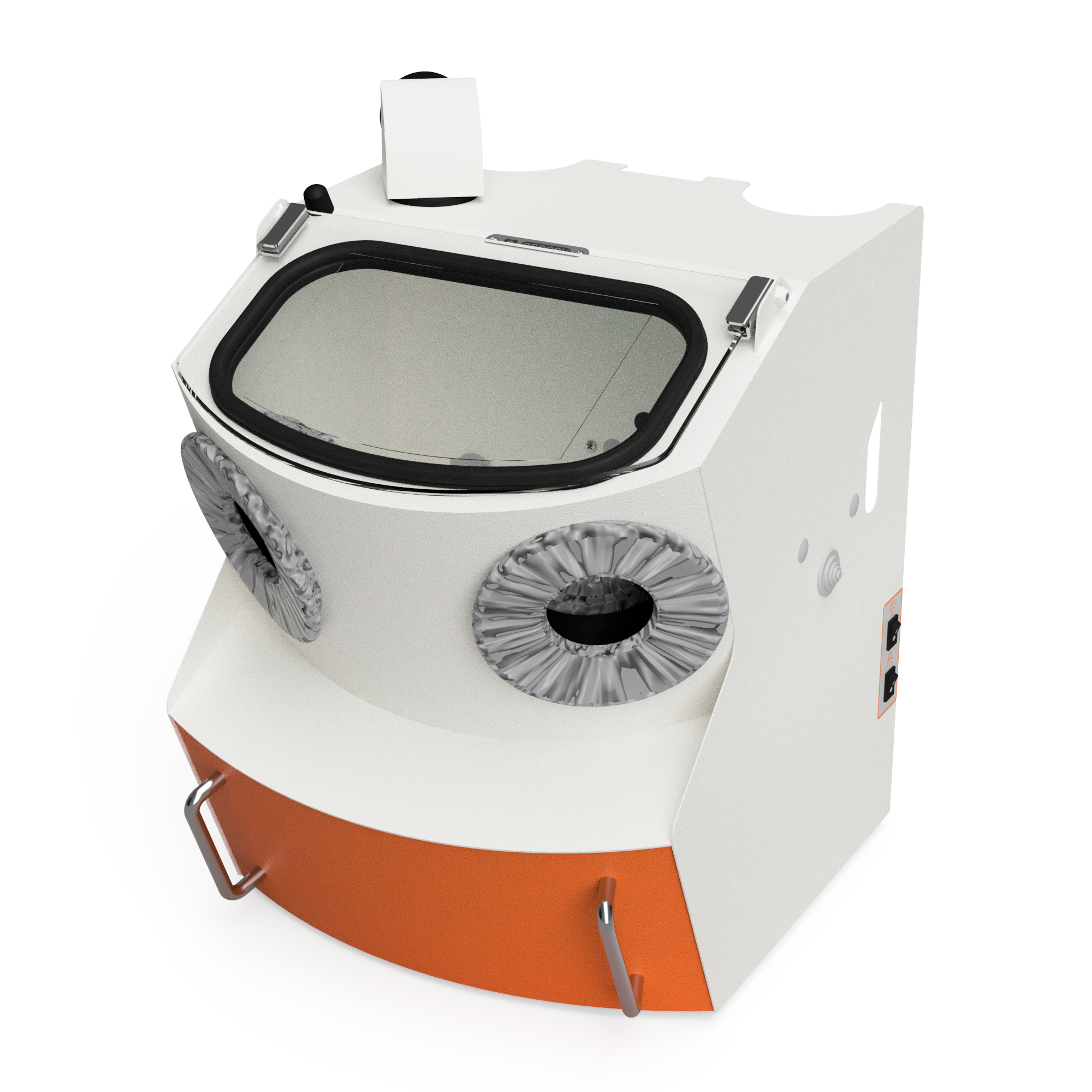

| Б 1.0 АСОЗ АРТ | |
| Габариты (Ш×Г×В), не более | 365×400×515 мм |
| Масса, не более | 12 кг |
| МС 4.6 С | |
| Габариты (Ш×Г×В), не более | 100×110×290 мм |
| Внутренний диаметр канала (сопло твердосплавное) | 1 мм |
| Рекомендуемая фракция абразива | 25...125 мкм |
| Максимальная первичная загрузка | 1,3 кг |
| Рабочее давление | 3...6 атм |
| Расход воздуха, не более | 80 л/мин |
| Масса, не более | 1,3 кг |
| ПВП 1.0 | |
| Габариты (Ш×Г×В), не более | 85×180×28 мм |
| Масса, не более | 0,4 кг |

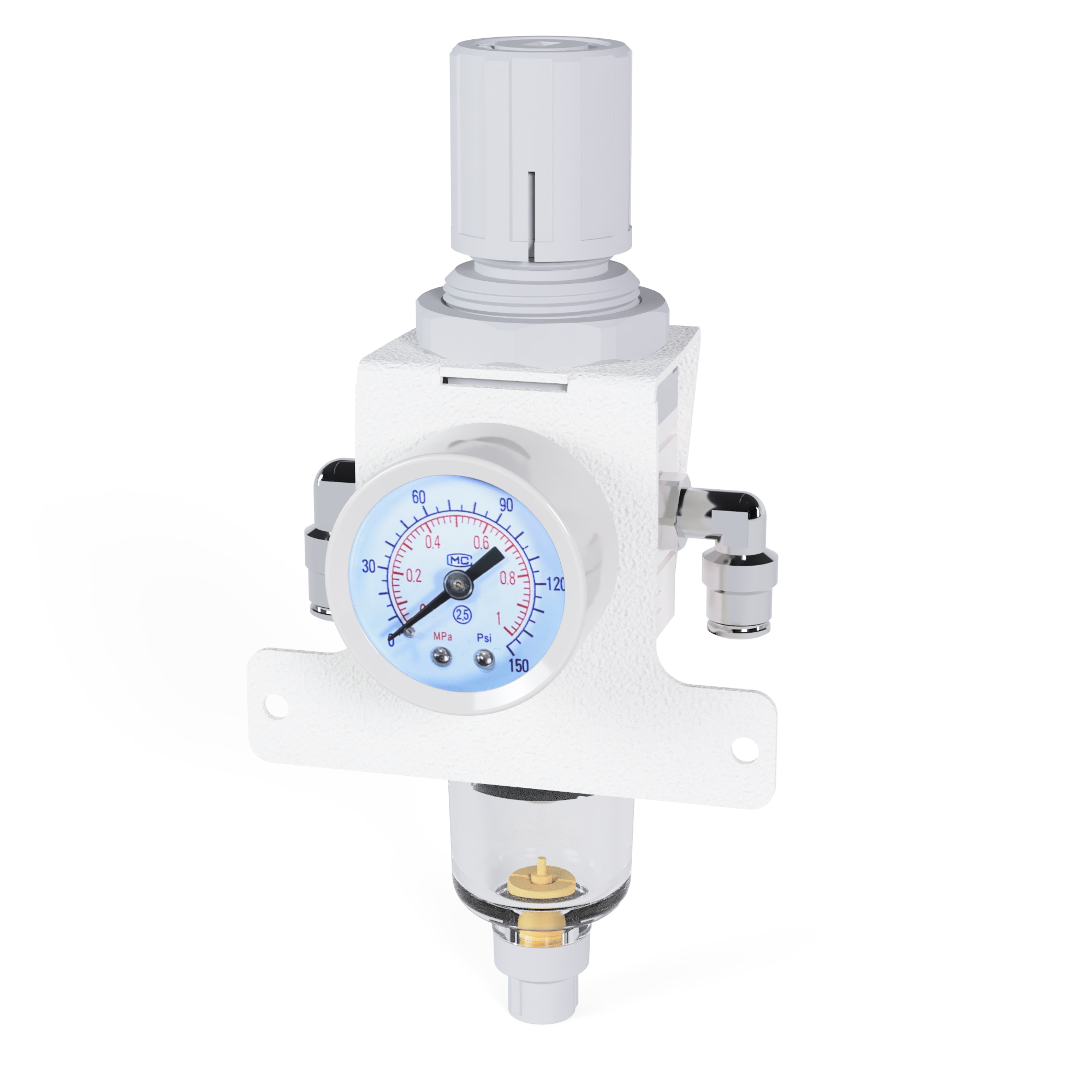

| МПВ 1.0 АСОЗ | |
| Рабочее давление | 0...10 бар |
| Диаметр подсоединяемого шланга (на входе) | 8 мм |
| Диаметр подсоединяемого шланга (на выходе) | 6 мм |
| Габариты (Ш×Г×В), не более | 90×75×175 мм |
| Масса, не более | 0,6 кг |
| Пропускная способность фильтра | 25 мкм |
| РАСПРЕДЕЛИТЕЛЬ 4.0 АСОЗ | |
| Масса, не более | 0,32 кг |
| Габариты (Ш×Г×В), не более | 75×80×85 мм |
| Рабочее давление | 0...6 атм |
| Расход воздуха, не более | 80 л/мин |
| Диаметр подсоединяемого шланга (на входе) | 6 мм |
| Диаметр подсоединяемого шланга (на выходе) | 6 мм |
| СИТО 0.3 | |
| Ячейка сетки в решете | 0,315 мм |
| Габариты (Диаметр×Высота), не более | 210×65 мм |
| Масса, не более | 0,25 кг |
| Упаковка | |||
| Ш×Г×В, мм | Объём, м3 | Брутто, кг | |
| Место 1 (Б 1.0 АСОЗ АРТ) | 500×420×530 | 0.111 | 12.90 |
| Место 2 (МС 4.6 С) | 140×120×310 | 0.005 | 1.40 |
| Место 3 (ПВП 1.0) | 140×240×70 | 0.002 | 0.56 |
| Место 4 (МПВ 1.0 АСОЗ) | 200×140×130 | 0.004 | 0.68 |
| Место 5 (СИТО 0.3) | 220×220×70 | 0.003 | 0.25 |
| Итого: | 0.126 | 15.79 | |
